Металлоискатель пинпоинтер Малыш FM2 V2. Индикация цветной черный

338.6

Металлоискатель пинпоинтер Малыш FM2 V2. Индикация цветной черный металл

В наличии

Артикул: 0003 Категория:

Описание

Металлоискатель пинпоинтер Малыш FM2 V2. Индикация цветной черный металл

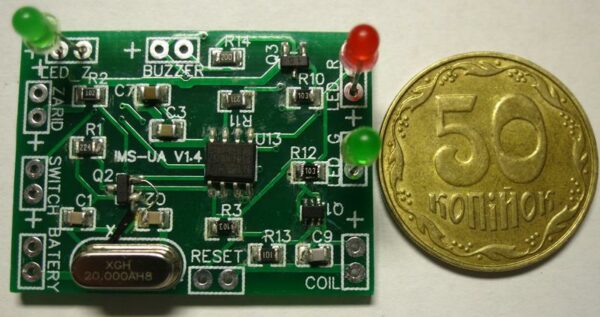

Металлоискатель пинпоинтер Малыш FM2 V2. Индикация цветной черный металл Полностью собранная, настроенная плата.
В комплекте собранная плата и инструкция

Поисковая катушка в данный комплект НЕ ВХОДИТ.

Этот вариант платы питается от одного литиевого элемента 3,7 — 4.2 Вольта. НА плате уже есть зарядное устройство литиевого аккумулятора, нужен только источник 5 вольт. Дорогая КРОНА больше не нужна для питания устройства. Плата подает сигнал когда аккумулятор разряжен. Собран на контроллере PIC16F675. Контроллер установлен на панельке, это позволяет изменить прошивку на Ваш выбор.

Металлоискатель «Малыш FM2 V2, можно считать самым простым металлодетектором из всех схем с использованием микроконтроллеров.

В металлоискателе применена последняя схема со всеми доработками, используется один из последних вариантов прошивки. Плата оптимизирована, снижены вероятные помехи и температурная нестабильность.

Дальность обнаружения металлических предметов приблизительно равна диаметру катушки.При реальных испытаниях металлодетектор показывает такие параметры глубины обнаружения:

— Монета диаметром 2см ; 6-7см.

— Диск диаметром 20см ; 30см.

— Холодильник ; 50см.

Частота поискового генератора 18-20кГц. Индикация:

двухтоновая звуковая (диамагнетики (золото, медь, алюминий, бронза) высокий тон; ферромагнетики (железо, чугун); низкий. )

визуальная индикация на двух светодиодах.

В приборе присутствует звуковая индикация ошибок калибровки:

Маленький размер платы 27*37*0,7

Подробно можно ознакомится в инструкции к металлоискателю которая есть в комплекте, там же описаны различные варианты выполнения поисковой катушки.
